植筋拉拔抽樣、實驗及計算方式植筋拉拔抽樣、實驗、抗拉力計算方式。

       一、實驗抽樣根據:

        根據JGJ145-2004《混凝土結構后錨固技術規程》附則A第二.2條要求所植鋼筋應按同規格型號、同樣、基本一致位置構成一個工程驗收資料，提取總數按每次數量的1‰測算，且不少于3 根。

       二、取樣方法:

      1、植筋孔深層要求

       10d:主筋、拉結筋、梁筋等非關鍵承受力鋼筋，鋼筋直徑一般在14下列。 15~18d:一般構造受力主筋，直徑16~28。20~22d:尤其關鍵的位置，或是懸挑構造。

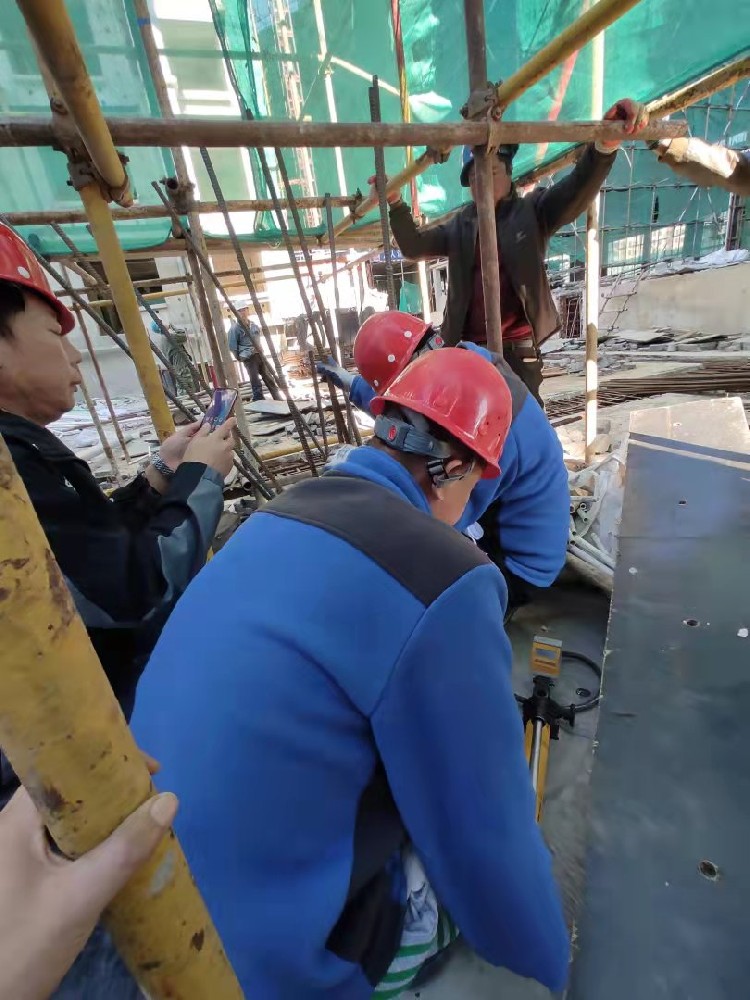

       2、一般植筋三天后，可選用拉力計(液壓千斤頂)對所植鋼筋開展拉拔實驗載入方法見下圖。

        三、實驗抗拉力測算:

       **要了解鋼筋的型號HPB235 或HRB 335直徑的平方米*3.14/4*型號/1000得到抗拉強度再乘于0.9結果便是你必須的抗拉值比如 6*6*3.14/4*235/1000*0.9=5.97MPa砌體結構鋼筋錨固鋼筋拉拔實驗規定GB50203-2011 砌體結構建筑施工品質施工驗收規范9.2.3 砌體與承重梁、柱、梁的聯接鋼筋，當選用有機化學植筋的接口方式時，應開展實體線檢驗。鋼筋錨固鋼筋拉拔實驗的軸徑受拉非破壞承載能力檢測值應是6.5kN。

         抽樣檢驗鋼筋在檢測值功效下應板材無縫隙、鋼筋無載荷宏觀經濟裂損狀況;持荷1mim期內載荷值減少不超5,。工程驗收資料工程驗收可按本標準表B.0.1根據一切正常檢測一次、二次取樣判斷。填充墻砌體植筋鋼筋錨固力檢驗紀錄可按本標準表C.0.1填好。

         鋼筋拉拔試驗指標值鋼筋拉拔試驗指標值

        1、**要了解鋼筋的型號Q235 或345直徑的平方米*3.14/4*型號/1000得到抗拉強度再乘于0.9結果便是你必須的抗拉值比如 6*6*3.14/4*235/1000*0.9=5.97MPs

        2、新標準要求，二級鋼的抗壓強度設計方案值是300N/mm2，并不是310N/mm2，一根直徑22的鋼筋總面積是380mm2，那麼鋼筋植筋拉拔設計方案值便是300x380=114000N，即114k高清n,

        3、架構砌體墻體拉結筋。如今不倡導后植筋鋼筋錨固墻體拉結筋，(應優先選擇選用預埋件法，多種多樣方式)后植筋鋼筋錨固墻體拉結筋工程驗收時一般不查驗，僅僅當場工程施工時工程監理對植筋開展查驗，查打孔深層(超過80mm)鋼筋錨固膠是不是達標、到期，當場拉拔抗拉力是不是符合規定(抗拉力超過6.8)，外型有沒有松脫，植筋頂端有沒有受損的

       4、植筋拉拔達標規范;

       a、一般植筋三天后，可選用拉力計(液壓千斤頂)對所植鋼筋開展拉拔實驗載入方法見下面的圖。為降低液壓千斤頂對錨板周邊混泥土的管束，下要糟鋼或支撐架空架，支撐點間距?max(3d，60mm)。隨后均速載入2~3分鐘(或選用等級分類載入)，直到破壞。破壞方式分成鋼筋破壞(鋼筋扯斷)、膠筋橫截面破壞(鋼筋沿耐候膠、鋼筋頁面拔出來)、混和破壞(上端混泥土圓錐體破壞，下邊沿耐候膠、混泥土頁面拔出來)3種。構造預制構件植筋，破壞方式宜操縱為鋼筋扯斷。

   b、作為非破壞性檢測時，較大 載入值可用為0.95Asfyk。

       c、抽樣檢驗總數可按每個鋼筋植筋總數的0.1%明確，但不可低于3根。
